在巴西首都里約熱盧附近的一個港口，鐵礦石通過鐵路從內陸的礦山運輸?shù)竭@里，即使是大型貨輪也可以?？吭摳劭诓⒀b載鐵礦石。該港口有兩個容量為250萬噸的礦石存儲堆場。堆場邊上有一條超過兩公里長的鐵路用于卸貨和列車調動，因此可以高效運輸散裝物料。該碼頭自2015年投入運營，雇傭了約1700 名員工，每年散裝物料的吞吐能力達5000萬噸。

作為全球最大的礦石進口國之一，我國每年都需要從巴西進口大量的鐵礦石，這樣的碼頭一旦出現計劃外的停工會帶來巨大的緊急損失，還會造成潛在的運輸混亂。

堆取料機是碼頭卸船堆碼、取料裝車等流程的核心設備之一，能適應連續高效的自動化生產，為港區帶來了巨大的經濟效益。這種堆料和取料復合設備通過一個在散裝物料上方旋轉的大型斗輪來拾取礦石。斗輪傳動裝置是這些機器的關鍵部分，也是ifm的展現實力的地方!

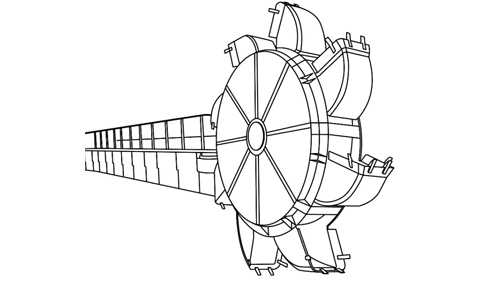

斗輪傳動裝置示意圖

需求背景

斗輪一旦發生意外故障，往往需要耗費很長時間進行維修。耗時長久的維修對整個系統的生產效率產生負面影響并會產生高昂的維修成本。

通過應用ifm的振動監測解決方案：通過對電機和齒輪箱的振動進行實時監測，可以在每次故障即將發生時即時響應，實現實時維護。

詳細方案

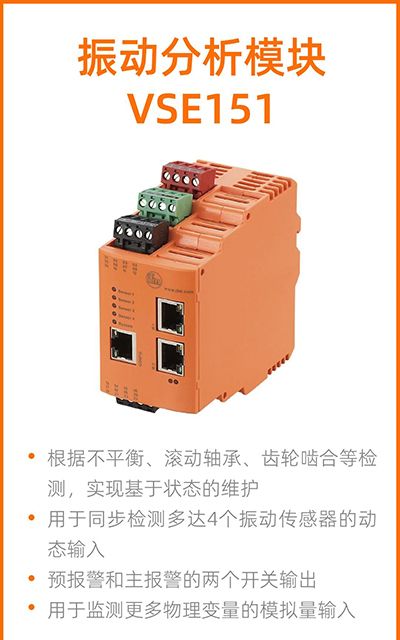

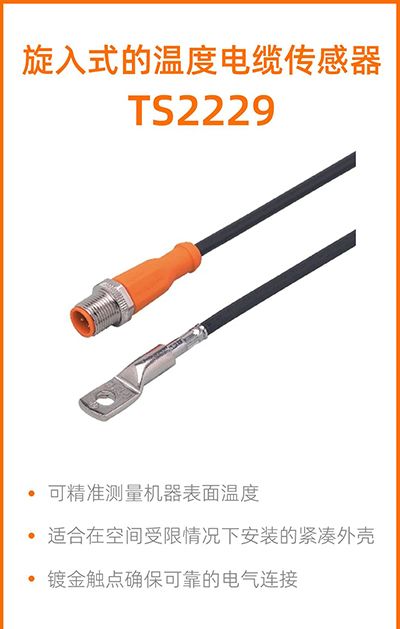

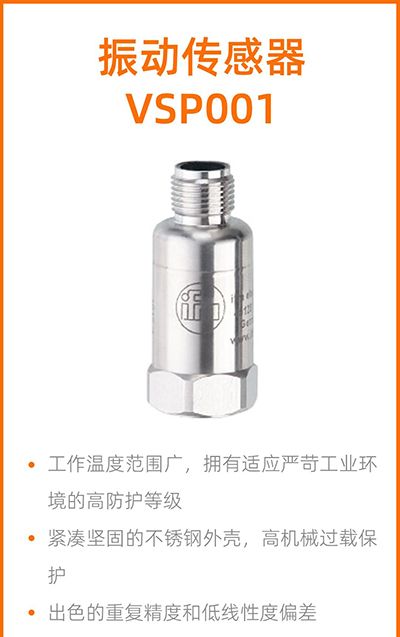

通過ifm和客戶的溝通、測試，最終該碼頭傳動裝置上安裝了多個 VSP001型振動傳感器，并由一個VSE151診斷電子元件對記錄的數據進行實時評估。此外，還使用TS2229型傳感器與TP9237估算單元來檢測關鍵部件的溫度。

通過此套解決方案，堆取料機上關鍵傳動部件的狀態得到透明清晰的展示，從而可以更好地安排維護措施，盡可能避免設備意外停機，提高了設備的整體效率。

為了能夠更好地評估振動診斷數據，客戶也開始使用ifm的IIoT軟件moneo RTM。先進的狀態監測系統moneo RTM可讓用戶個性化定制操作面板，這讓用戶可以快速概覽設備狀態，獲取重要的過程信息。當發生損壞時，將直接向用戶發送警報信息。通過裝配這款軟件可以實現更全面的數據分析、更少的停機時間、更高效的維護計劃和高成本效益的生產。

智能：輕松組織工廠的預測性維護和維修工作

透明：機器和設施的可視化和分析

信息提示：發生損壞時通過moneo OS發出實時警示

高效：提高產品和過程可靠性

該港口運營商與易福門的合作歷史悠久。也是出于對客戶需求的了解，易福門在項目之初就能開發出定制化解決方案。該解決方案的可靠性和質量在實施過程中也很快就獲得了用戶的認可

（來源：ifm易福門電子）
