西克全新一代大孔徑增量編碼器——DGS80系列已經正式上市并可以下單訂購了!

產品定位：開啟重回全品類之路

　　西克品牌編碼器一直備受市場認可，近年來，由于DGS3X系列逐漸進入生命周期末期，西克編碼器在大孔徑、高載荷的參數需求上壓力日益增大。

　　DGS80系列產品的推出，也標志著西克將強勢重回大孔徑、高載荷應用領域。以DGS80為排頭兵給客戶帶來更加豐富品類的編碼器產品。

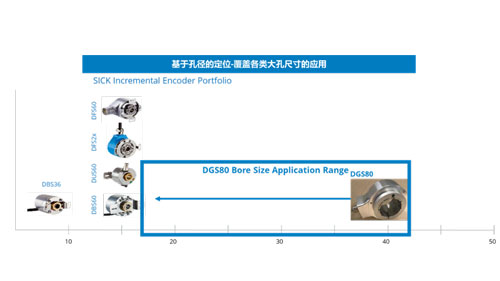

內部定位：

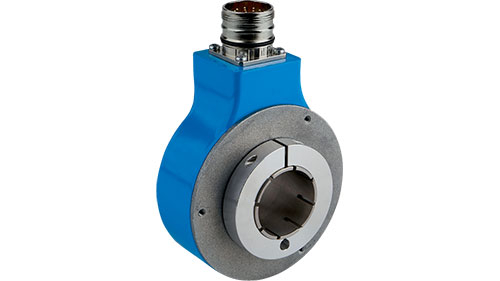

產品特征

　　DGS80產品最高支持8192ppr分辨率，支持HTL和TTL輸出，擁有42mm與30mm孔徑兩個版本。配合不同的減徑環與安裝彈片搭配，DGS80可以實現各機械孔徑、各機械參數的靈活安裝，助力客戶方便、可靠、高精度的實現現場測量。

　　孔徑達到42mm：大幅提升了可以應用的范圍

　　與軸相匹配的夾緊環：牢固、可靠并易于安裝

　　用尺寸安裝彈片：適用于各類場景、靈活且易于安裝

　　結構設計優化：使用壽命更長，更加堅固耐用

　　絕緣軸套：更多使用場景，更強的保護

易于安裝

　　1. 不需要客戶提供安裝配件

　　通用安裝彈片，開槽安裝彈片允許靈活安裝在不同位置

　　2. 節約安裝時間

　　夾緊環，可方便地夾緊和安裝編碼器軸

易于集成

　　1. 多用途

　　大孔徑，最大42mm，可通過軸套調整至更小的孔徑

　　2. 易于集成

　　連接選型豐富，M12, MS10pin, M23 與電纜均可選擇

　　3. 無需專用供電

　　寬電壓輸入，5-30VDC 輸入

體積優化

　　高度集成，在確?？讖降那疤嵯?，較大程度優化體積，無浪費的空間

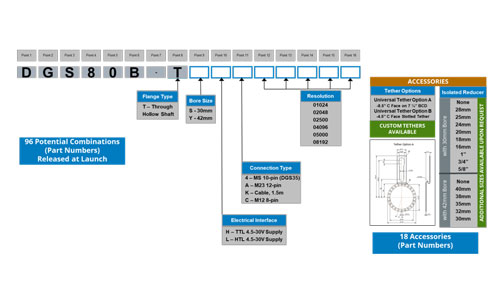

產品選型與配件

　　DGS80產品擁有相對統一簡潔的型號，通過豐富的配件組合，實現多樣化的、可滿足客戶現場各類需求的功能組合和搭配。

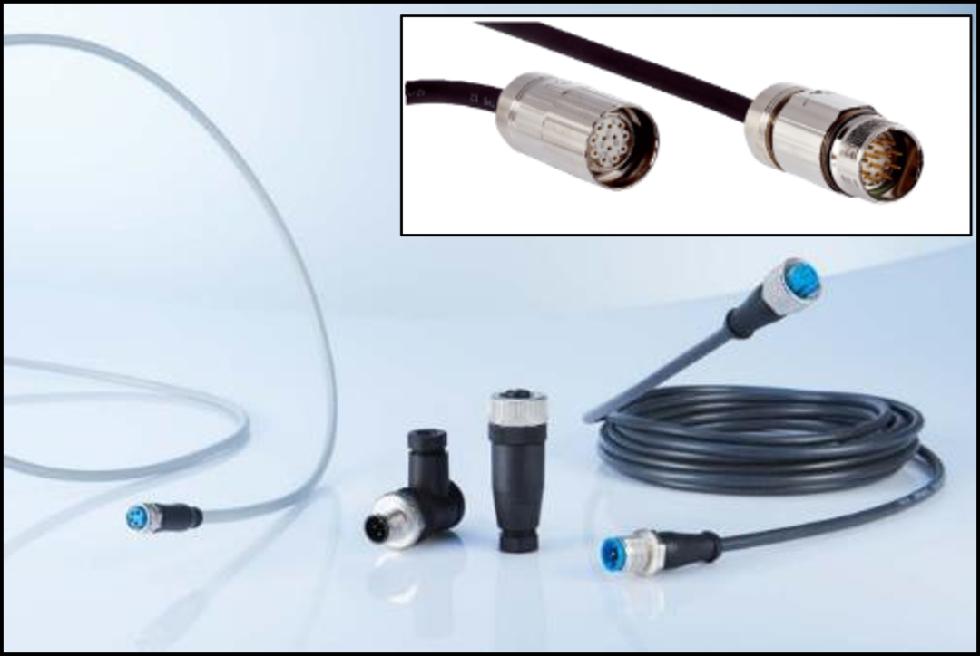

線纜(使用標準通用線纜)

　　常用如下

　　M23 12 pin Cable – 3 meter PN 2118590

　　M12 8 pin Cable – 3 meter PN 2076630

通用彈簧片

　　可實現多場景靈活安裝

　　可以15°為步距360°內調整

　　2122697 彈簧片A

　　2122698 彈簧片B

絕緣高強度塑料軸套

　　絕緣軸套提供軸承電流保護

　　靈活的改變軸徑，適用于更多場景

應用范圍

　　DGS80產品可廣泛應用于舞臺、電梯、交流電機速度反饋等各個需要使用到大孔徑增量編碼器的場合。

　　交流電機速度反饋

　　提供旋轉電機軸的速度反饋

　　絕緣軸套提供軸承電流保護

　　能夠適應大軸徑應用

　　生產機械運動控制

　　提供運動速度測量

　　傳送帶、網輥、輥道、轉軸等

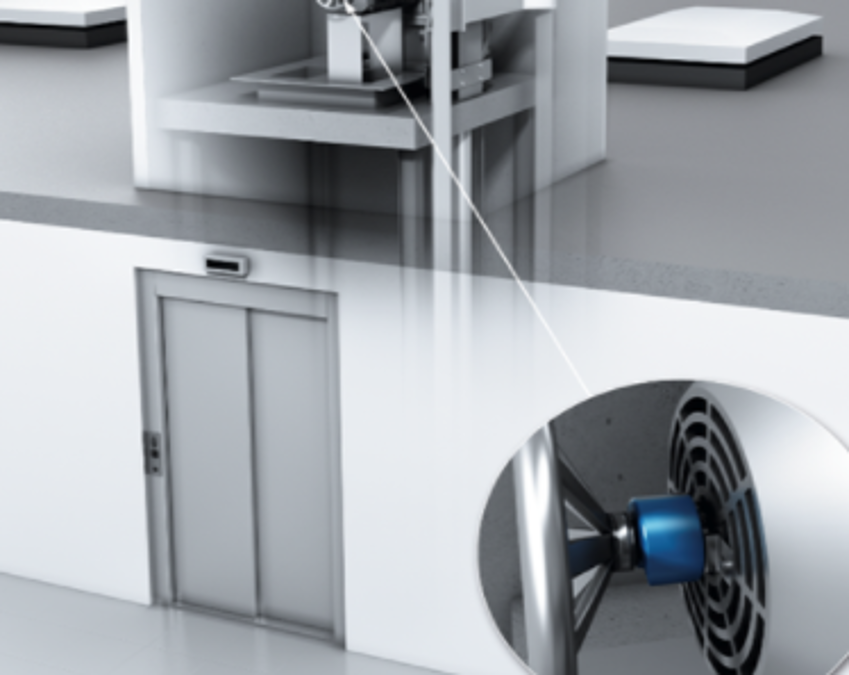

　　電梯

　　采用編碼器反饋控制電機速度

　　電梯通常使用大尺寸軸的交流電機
